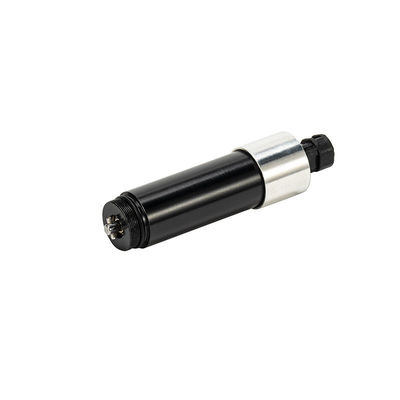

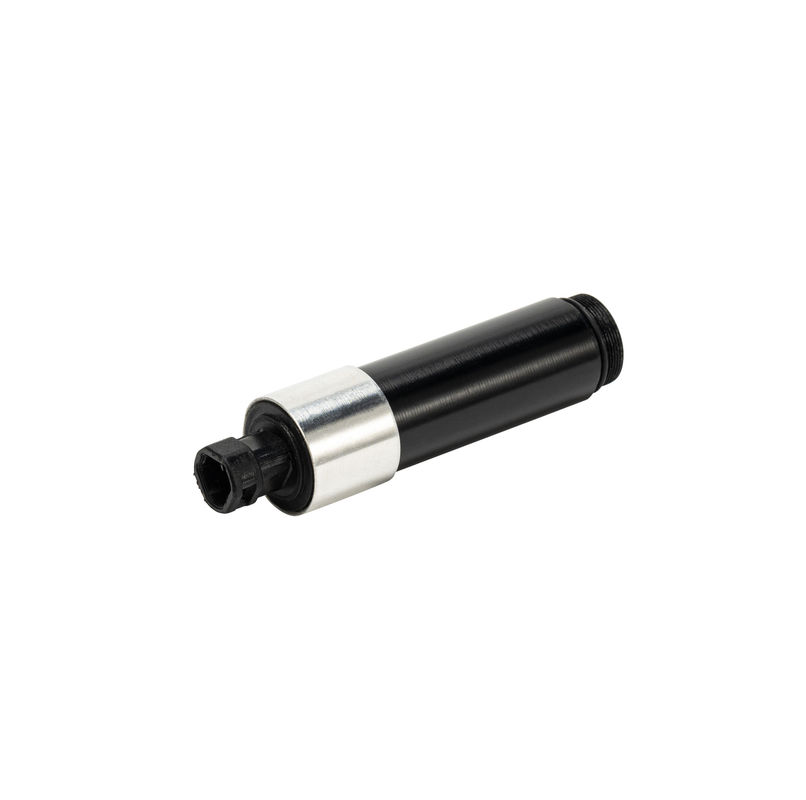

16mm Brushless Motor 24V 40000rpm 79mNm Zero Cogging BLDC Motor Μικροκινητήρας γερμανικής κατασκευής
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | PM |
| Πιστοποίηση: | CE, ROHS |
| Αριθμό μοντέλου: | PM1652C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 20 PCs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | ισχυρό κουτί από χαρτόνι εξαγωγής έξω,πολυφόνο μέσα |
| Χρόνος παράδοσης: | 20 εργάσιμες μέρες |
| Όροι πληρωμής: | Μανιγκράμ, Γουέστερν Γιούνιον, , T/T |
| Δυνατότητα προσφοράς: | 90000pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος κινητήρα: | Προσαρμοσμένος μηχανοκίνητος κινητήρα χωρίς βούρτσα | Διάμετρος μηχανών: | 16 χιλιοστά |
|---|---|---|---|
| Μέγεθος του κινητικού σώματος: | 52 χιλιοστά | Διορισμένη τάση: | 24V, 48V ή προσαρμοσμένα |
| Χωρίς φορτίο Ταχύτητα: | 40000 rpm ή 35000 rpm ή προσαρμοσμένο | Αριθμός ζεύγους πόλων του περιτροχίου κινητήρα: | 1 |
| Τύπος ρουλεμάν: | Αθόρυβος σφαιρικό ρουλεμάνιο χαμηλού ρεύματος | Υλικό μαγνητών: | NdFeB |
| Μέγιστη ισχύς ισχύς εξόδου: | 82W | ||
| Επισημαίνω: | 40000 στροφές ανά λεπτό Μηχανή χωρίς βούρτσα,Μικροκινητήρας χωρίς βούρτσα,Μηχανή χωρίς βούρτσα 16mm 24V |
||
Περιγραφή προϊόντων
Μοντέλο: 16mm Brushless Motor 24V 40000rpm 79mNm Zero Cogging BLDC Motor German-made Micromotor
Τυπικές Εφαρμογές:
1. Εφαρμογές Αεροδιαστημικής & Άμυνας
• Συστήματα Δορυφόρων
Οι slotless brushless κινητήρες χρησιμεύουν ως ζωτικά εξαρτήματα σε υποσυστήματα διαστημικών σκαφών, ιδιαίτερα σε μηχανισμούς διεύθυνσης κεραιών φάσης-array. Η λειτουργία τους χωρίς cogging εξασφαλίζει ακρίβεια ευθυγράμμισης υπο-λεπτού της μοίρας για συστοιχίες επικοινωνίας βαθέως διαστήματος.
• Τεχνολογία Πρόωσης Drone
Οι σύγχρονες αρχιτεκτονικές πρόωσης UAV ενσωματώνουν εκτενώς slotless brushless κινητήρες, αξιοποιώντας την υψηλή αναλογία ροπής προς αδράνεια (που υπερβαίνει τα 4,5 N·m/kg) για γρήγορες ρυθμίσεις διανύσματος ώσης κατά τη διάρκεια αυτόνομων ελιγμών αποφυγής εμποδίων.
2. Εφαρμογές Ιατρικής Τεχνολογίας
• Συστήματα Ρομποτικής Χειρουργικής
Αυτοί οι κινητήρες επιτρέπουν ανάλυση τοποθέτησης υπομικρομέτρων σε χειρουργικούς χειριστές, κρίσιμη για μικροχειρουργικές εργασίες όπως οφθαλμικές διαδικασίες υαλοειδεκτομής που απαιτούν <10μm καταστολή τρόμου.
• Ενσωμάτωση Διαγνωστικής Απεικόνισης
Σε συστήματα τοποθέτησης συμβατά με MRI, οι slotless brushless drives επιτυγχάνουν ακρίβεια γραμμικής κίνησης 50nm μέσω ελέγχου ημιτονοειδούς μεταγωγής, εξαλείφοντας τις μεταλλικές παρεμβολές με μαγνητικά πεδία 7T.
3. Λύσεις Βιομηχανικής Κατασκευής
• Έλεγχος Μηχανικής Κατεργασίας Ακριβείας
Οι διαμορφώσεις άξονα ατράκτου CNC χρησιμοποιούν slotless brushless κινητήρες για να διατηρήσουν ±0.8μm επαναληψιμότητα τοποθέτησης κατά τη διάρκεια λειτουργιών φρεζαρίσματος υψηλής ταχύτητας (έως 40.000 RPM), κρίσιμη για την κατασκευή εξαρτημάτων τιτανίου αεροδιαστημικής ποιότητας.
• Αυτοματοποιημένα Συστήματα Συσκευασίας
Ενσωματωμένοι σε ρομποτικές μονάδες pick-and-place, αυτοί οι κινητήρες επιτυγχάνουν 0.1ms ακρίβεια συγχρονισμού μέσω πρωτοκόλλων επικοινωνίας EtherCAT, επιτρέποντας 200ppm (parts per minute) απόδοση σε γραμμές συσκευασίας φαρμακευτικών κυψελών.
4. Πλατφόρμες Ρομποτικής Κινητικότητας
• Ανθρωπομορφική Άρθρωση Αρθρώσεων
Τα ανθρωποειδή ρομπότ χρησιμοποιούν slotless brushless κινητήρες με γωνιακή ανάλυση 0.02° σε αρθρωτούς καρπούς, αναπαράγοντας την ανθρώπινη επιδεξιότητα για πολύπλοκες εργασίες όπως ο χειρισμός αντικειμένων με πολλαπλά δάχτυλα.
• Αυτόνομα Ρομπότ Υπηρεσιών
Οι τροχοί πανκατευθυντικής κίνησης ρομπότ παράδοσης ενσωματώνουν slotless brushless κινητήρες πλήμνης με 92% μέγιστη απόδοση, επιτρέποντας 8ωρη συνεχόμενη λειτουργία με ικανότητα ωφέλιμου φορτίου 50kg σε περιβάλλοντα αποθήκης.
Τεχνικά Δεδομένα Κινητήρα:
| Σειρά PM1652C | Μονάδα | 001 | ||
| 1 | Ονομαστική Τάση | V | 24 | |
| 2 | Ροπή Σταματήματος | mNm | 79 | |
| 3 | Ρεύμα Σταματήματος | A | 13.7 | |
| 4 | Ταχύτητα χωρίς φορτίο | rpm | 40000 | |
| 5 | Ρεύμα χωρίς φορτίο | A | 0.10 | |
| 6 | Ονομαστική Ταχύτητα | RPM | 29600 | |
| 7 | Ονομαστικό Ρεύμα | A | 3.63 | |
| 8 | Ονομαστική Ροπή | mNm | 20.43 | |
| 9 | Ονομαστική Ισχύς Εξόδου | W | 63.36 | |
| 10 | Απόδοση σε Ονομαστικό Φορτίο | % | 72.6 | |
| 11 | Αντίσταση ακροδεκτών | Ohm | 1.6 | |
| 12 | Σταθερά –EMF | V/KRPM | 0.60 | |
| 13 | Μέγιστη Απόδοση | % | 84.9 | |
| 14 | Συντελεστής Ροπής | mNm/A | 5.72 | |
| 15 | Σταθερά Ταχύτητας | rpm/V | 1666 | |
| 16 | Μέγιστη Ισχύς Εξόδου | W | 82 | |
| 17 | Γωνιακή ταχύτητα | rad/s | 4188 | |
| Πρόσθετες πληροφορίες | ||
| ● | αριθμός ζευγών πόλων του ρότορα | 1 |
| ● | Αριθμός φάσεων | 3 |
| ● | Εύρος θερμοκρασίας λειτουργίας | -40℃... +150℃ |
| ● | Κλάση μόνωσης | Class F |
| ● | Οι παράμετροι του κινητήρα και το μέγεθος του άξονα μπορούν να γίνουν σύμφωνα με το αίτημα του πελάτη. | |
| ● | Επιλογές: κιβώτιο ταχυτήτων | |
Σχέδιο περιγράμματος κινητήρα (mm)
