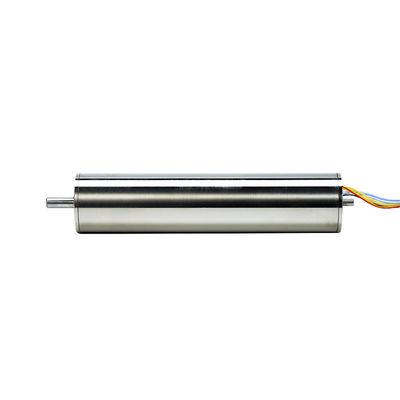

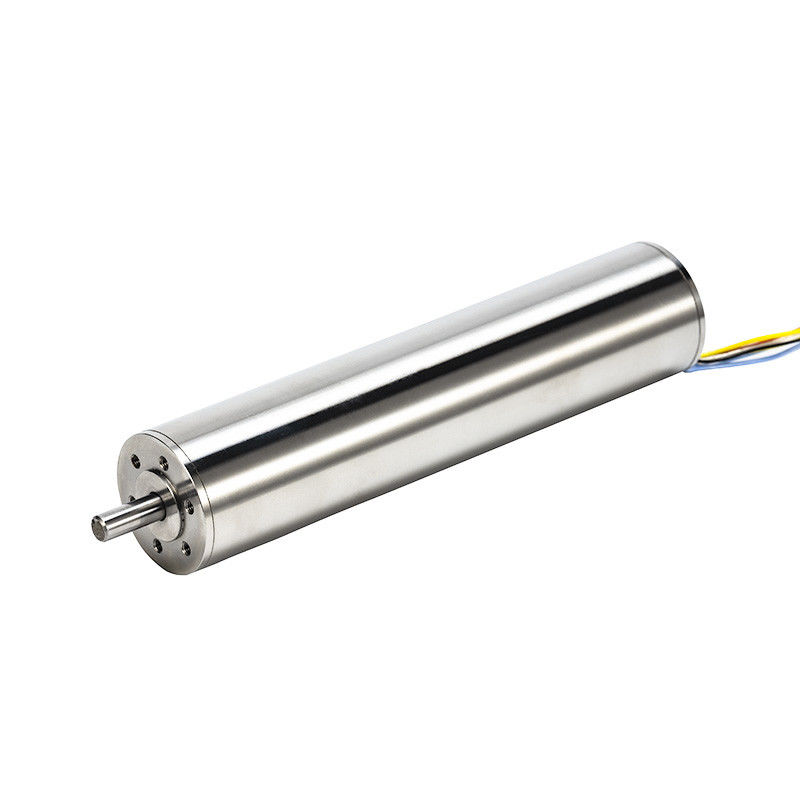

4 πολικός περιστροφέας 32mm Slotless Brushless Motor 306.8W 0.57N.m 5235RPM 24V 48V
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | PM |
| Πιστοποίηση: | CE, ROHS |
| Αριθμό μοντέλου: | PM32142C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 20 PCs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | ισχυρό κουτί από χαρτόνι εξαγωγής έξω,πολυφόνο μέσα |
| Χρόνος παράδοσης: | 20 εργάσιμες μέρες |
| Όροι πληρωμής: | Μανιγκράμ, Γουέστερν Γιούνιον, , T/T |
| Δυνατότητα προσφοράς: | 90000pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος κινητήρα: | Μηχανές χωρίς βούρτσα | Διάμετρος μηχανών: | 32 χιλιοστά |
|---|---|---|---|
| Μέγεθος του κινητικού σώματος: | 142 χιλιοστά | Ονομαστική τάση: | 24V, 48V ή προσαρμοσμένα |
| Χωρίς φορτίο Ταχύτητα: | 7120 rpm ή 6863 rpm ή προσαρμοσμένα | Αριθμός ζεύγους πόλων του περιτροχίου κινητήρα: | 2 |
| Τύπος ρουλεμάν: | Αθόρυβος σφαιρικό ρουλεμάνιο χαμηλού ρεύματος | Υλικό μαγνητών: | NdFeB |
| Ονομαστική ισχύς εξόδου: | 306.8W | ||
| Επισημαίνω: | Μηχανή χωρίς βούρτσα 32 mm,306.8W Μηχανοκίνητος κινητήρα χωρίς βούρτσα,Μηχανή χωρίς βούρτσα 4 πόλων rotor |
||
Περιγραφή προϊόντων
Σχήμα:PM32142C Μηχανές συνεχούς ρεύματος χωρίς τρύπα χωρίς βούρτσα- 4 πολικοί περιστροφείς
Τυπικές εφαρμογές:
1Αεροδιαστημική και Άμυνα:
- Δορυφόροι και διαστημόπλοια - οι μηχανοκίνητοι κινητήρες χωρίς βούρτσα χρησιμοποιούνται για διάφορες λειτουργίες, όπως συστήματα σηματοδότησης κεραίας.
- Ανεπιβατικά οχήματα (UAV) - οι μηχανοκίνητοι κινητήρες χωρίς βούρτσα χρησιμοποιούνται συχνά στα συστήματα πρόωσης.
2Ιατρικός εξοπλισμός:
- Χειρουργικά ρομπότ. Μηχανές χωρίς βούρτσα που ελέγχουν την κίνηση των ρομποτικών χεριών.
- Διαγνωστικός εξοπλισμός: Σε ιατρικές συσκευές απεικόνισης, όπως οι μηχανές μαγνητικής τομογραφίας, χρησιμοποιούνται μηχανοκίνητοι κινητήρες χωρίς βούρτσα στα συστήματα ελέγχου κίνησης για στοιχεία όπως το τραπέζι του ασθενούς.
3Βιομηχανική αυτοματοποίηση:
- Συστήματα υψηλής ακρίβειας θέσης: Σε μηχανές CNC (υπολογιστικού αριθμητικού ελέγχου) χρησιμοποιούνται μηχανοκίνητα κινητήρες χωρίς βούρτσα για την ακριβή κίνηση των εργαλείων κοπής ή των εργαλείων.
- Μηχανήματα συσκευασίας: Στις γραμμές συσκευασίας, αυτοί οι κινητήρες χρησιμοποιούνται για την κίνηση μεταφορικών ιμάντων, μηχανών πλήρωσης και μηχανών επισήμανσης.
4- Ρομποτική:
- Ανθρωποειδή ρομπότ: Στα ανθρωποειδή ρομπότ, οι κινητήρες χωρίς βούρτσα χρησιμοποιούνται στις αρθρώσεις για να παρέχουν την απαραίτητη κίνηση.
- Ρομπότ εξυπηρέτησης: Για τα ρομπότ εξυπηρέτησης, όπως τα ρομπότ καθαρισμού ή τα ρομπότ παράδοσης, χρησιμοποιούνται μηχανοκίνητα κινητήρες χωρίς βούρτσα στα συστήματα κίνησης.
Τεχνικά δεδομένα του κινητήρα:
| Διάταξη PM32142C | Μονάδα | 001 | 002 | |
| 1 | τάση | V | 24 | 48 |
| 2 | Δρόμος στάσης | mNm | 568 | 2169.2 |
| 3 | ρεύμα στάσης | Α | 17 | 34.1 |
| 4 | Καμία ταχύτητα φόρτωσης | στροφές | 6863 | 7120 |
| 5 | Χωρίς ρεύμα φορτίου | Α | 0.278 | 0.22 |
| 6 | Καθορισμένη ταχύτητα | ΡΡΜ | 5215 | 5235 |
| 7 | Κατηγοριοποιημένο ρεύμα | Α | 4.29 | 9.2 |
| 8 | Δομική ροπή | mNm | 136.4 | 574.4 |
| 9 | Κατηγορία ισχύος εξόδου | W | 75 | 306.8 |
| 10 | Τερματική αντίσταση | Ωμ. | 1.41 | 1.41 |
| 11 | Τερματική επαγωγικότητα | mH | 125 | 125 |
| 12 | Επιστροφή ∆ΙΑΚ σταθερή | mV/rpm | 3.497 | 6.70 |
| 13 | Μέγιστη αποδοτικότητα | % | 78.6 | 85 |
| 14 | Συντελεστής ροπής | mNm/A | 33.37 | 63.96 |
| 15 | Σταθερή ταχύτητα | στροφές/V | 286 | 149 |
| 16 | Μέγιστη ισχύς | W | 102 | 408.7 |
| 17 | Ινηρτία του περιστροφίου | g cm2 | 108.84 | 108.84 |
| Συμπληρωματικές πληροφορίες | ||
| ● | αριθμός ζευγαριών στύλων του περιστρεφόμενου | 2 |
| ● | Αριθμός φάσεων | 3 |
| ● | Περιοχή θερμοκρασίας λειτουργίας | -40°C... +150°C |
| ● | Καλσόνες μόνωσης | Τάξη F |
| ● | Οι παράμετροι του κινητήρα και το μέγεθος του άξονα μπορούν να κατασκευαστούν σύμφωνα με το αίτημα του πελάτη. | |
| ● | Επιλογές: κιβώτιο ταχυτήτων | |
Σχέδιο περιγράμματος του κινητήρα (mm)
