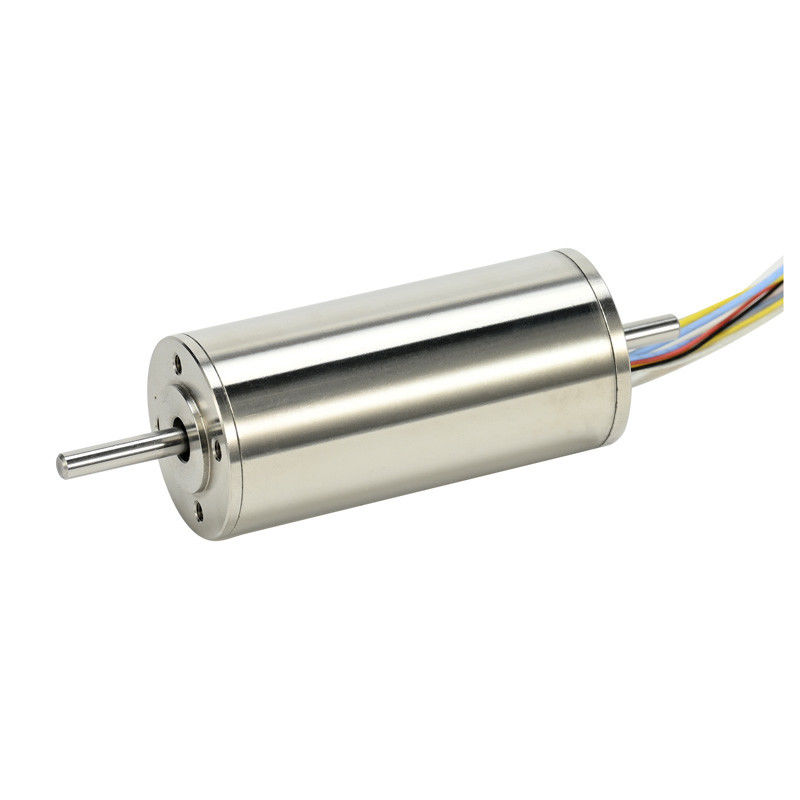

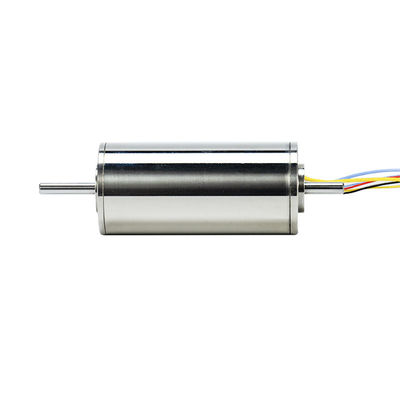

Μεγάλη ισχύς 30mm Slotless Brushless DC Motor 105W 0.52N.m 7536RPM 24V 48V
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | PM |
| Πιστοποίηση: | CE, ROHS |
| Αριθμό μοντέλου: | PM3064C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 20 PCs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | ισχυρό κουτί από χαρτόνι εξαγωγής έξω,πολυφόνο μέσα |
| Χρόνος παράδοσης: | 20 εργάσιμες μέρες |
| Όροι πληρωμής: | Μανιγκράμ, Γουέστερν Γιούνιον, , T/T |
| Δυνατότητα προσφοράς: | 90000pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος κινητήρα: | Μηδενικός κινητήρας μηδενικής ρύθμισης | Διάμετρος μηχανών: | 30 χιλιοστά |
|---|---|---|---|
| Μέγεθος του κινητικού σώματος: | 64 χιλιοστά | Ονομαστική τάση: | 24V, 48V ή προσαρμοσμένα |
| Χωρίς φορτίο Ταχύτητα: | 10116 rpm ή προσαρμοσμένο | Αριθμός ζεύγους πόλων του περιτροχίου κινητήρα: | 1 |
| Τύπος ρουλεμάν: | Αθόρυβος σφαιρικό ρουλεμάνιο χαμηλού ρεύματος | Υλικό μαγνητών: | NdFeB |
| Ονομαστική ισχύς εξόδου: | 105.8W | ||
| Επισημαίνω: | 7536RPM Μηχανή χωρίς βούρτσα,Μηχανή υψηλής ισχύος,0.52N.m Μηχανοκίνητο χωρίς βούρτσα |
||
Περιγραφή προϊόντων
Σχήμα:PM3064C Μεγάλη ισχύς 30mm Slotless Brushless DC Motor 105W 0.52N.m
Τυπικές εφαρμογές:
1Αεροδιαστημική και Άμυνα:
- Δορυφόροι και διαστημόπλοια - οι μηχανοκίνητοι κινητήρες χωρίς βούρτσα χρησιμοποιούνται για διάφορες λειτουργίες, όπως συστήματα σηματοδότησης κεραίας.
- Ανεπιβατικά οχήματα (UAV) - οι μηχανοκίνητοι κινητήρες χωρίς βούρτσα χρησιμοποιούνται συχνά στα συστήματα πρόωσης.
2Ιατρικός εξοπλισμός:
- Χειρουργικά ρομπότ. Μηχανές χωρίς βούρτσα που ελέγχουν την κίνηση των ρομποτικών χεριών.
- Διαγνωστικός εξοπλισμός: Σε ιατρικές συσκευές απεικόνισης, όπως οι μηχανές μαγνητικής τομογραφίας, χρησιμοποιούνται μηχανοκίνητοι κινητήρες χωρίς βούρτσα στα συστήματα ελέγχου κίνησης για στοιχεία όπως το τραπέζι του ασθενούς.
3Βιομηχανική αυτοματοποίηση:
- Συστήματα υψηλής ακρίβειας θέσης: Σε μηχανές CNC (υπολογιστικού αριθμητικού ελέγχου) χρησιμοποιούνται μηχανοκίνητα κινητήρες χωρίς βούρτσα για την ακριβή κίνηση των εργαλείων κοπής ή των εργαλείων.
- Μηχανήματα συσκευασίας: Στις γραμμές συσκευασίας, αυτοί οι κινητήρες χρησιμοποιούνται για την κίνηση μεταφορικών ιμάντων, μηχανών πλήρωσης και μηχανών επισήμανσης.
4- Ρομποτική:
- Ανθρωποειδή ρομπότ: Στα ανθρωποειδή ρομπότ, οι κινητήρες χωρίς βούρτσα χρησιμοποιούνται στις αρθρώσεις για να παρέχουν την απαραίτητη κίνηση.
- Ρομπότ εξυπηρέτησης: Για τα ρομπότ εξυπηρέτησης, όπως τα ρομπότ καθαρισμού ή τα ρομπότ παράδοσης, χρησιμοποιούνται μηχανοκίνητα κινητήρες χωρίς βούρτσα στα συστήματα κίνησης.
Τεχνικά δεδομένα του κινητήρα:
| Σειρά PM3064C | Μονάδα | 001 | ||
| 1 | Διορισμένη τάση | V | 24 | |
| 2 | Δρόμος στάσης | mNm | 525 | |
| 3 | ρεύμα στάσης | Α | 23.2 | |

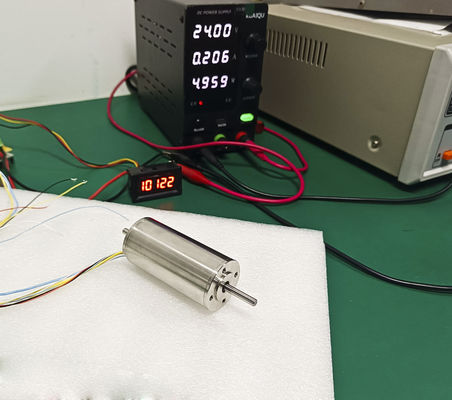

| 4 | Καμία ταχύτητα φόρτωσης | στροφές | 10116 | |
| 5 | Χωρίς ρεύμα φορτίου | Α | 0.214 | |
| 6 | Καθορισμένη ταχύτητα | ΡΡΜ | 7536 | |
| 7 | Κατηγοριοποιημένο ρεύμα | Α | 6.07 | |
| 8 | Δομική ροπή | mNm | 134 | |
| 9 | Κατηγορία ισχύος εξόδου | W | 105.8 | |
| 10 | Απόδοση σε ονομαστικό φορτίο | % | 72.5 | |
| 11 | Τερματική αντίσταση | Ωμ. | 1.03 | |
| 12 | Επιστροφή ∆ΙΑΚ σταθερή | mV/rpm | 2.37 | |
| 13 | Μέγιστη αποδοτικότητα | % | 83.2 | |
| 14 | Συντελεστής ροπής | mNm/A | 22.64 | |
| 15 | Σταθερή ταχύτητα | στροφές/V | 421.5 | |
| 16 | Μέγιστη ισχύς | W | 139.3 | |
| 17 | Γωνιακή ταχύτητα | rad/s | 1059.2 | |
| Συμπληρωματικές πληροφορίες | ||
| ● | αριθμός ζευγαριών στύλων του περιστρεφόμενου | 1 |
| ● | Αριθμός φάσεων | 3 |
| ● | Περιοχή θερμοκρασίας λειτουργίας | -40°C... +150°C |
| ● | Καλσόνες μόνωσης | Τάξη F |
| ● | Οι παράμετροι του κινητήρα και το μέγεθος του άξονα μπορούν να κατασκευαστούν σύμφωνα με το αίτημα του πελάτη. | |
| ● | Επιλογές: κιβώτιο ταχυτήτων | |
Σχέδιο περιγράμματος του κινητήρα (mm)
