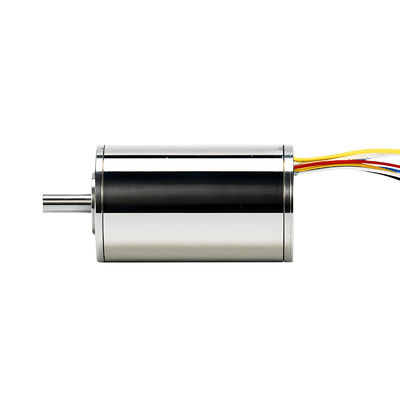

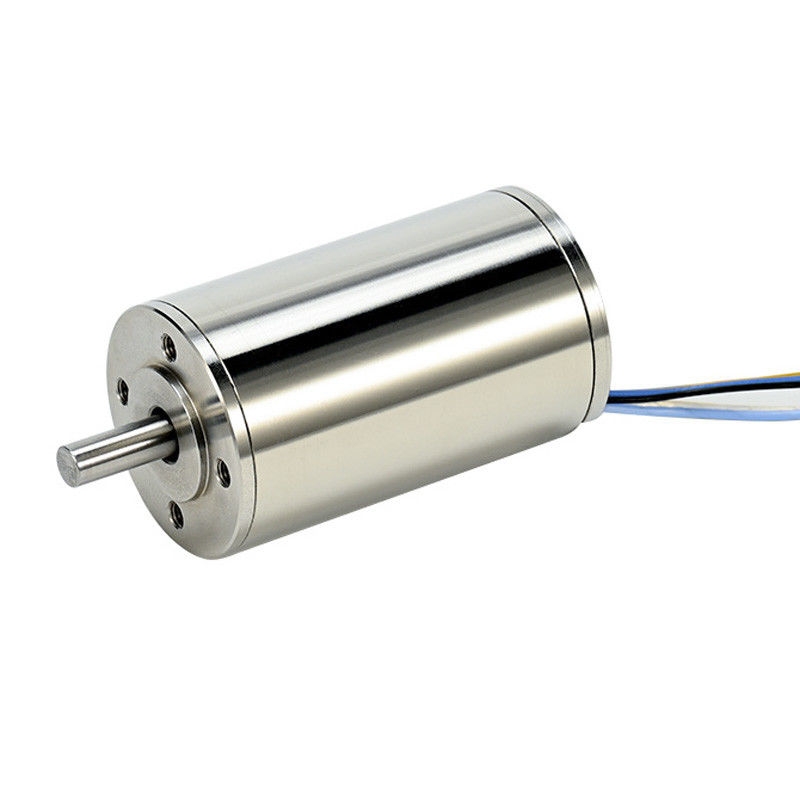

30mm Coreless BLDC κινητήρας 448.9W 162.6N.m 26349RPM 24V 48V
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | PM |
| Πιστοποίηση: | CE, ROHS |
| Αριθμό μοντέλου: | PM3050C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 20 PCs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | ισχυρό κουτί από χαρτόνι εξαγωγής έξω,πολυφόνο μέσα |
| Χρόνος παράδοσης: | 20 εργάσιμες μέρες |
| Όροι πληρωμής: | Μανιγκράμ, Γουέστερν Γιούνιον, , T/T |
| Δυνατότητα προσφοράς: | 90000pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος κινητήρα: | Ηλεκτρικός κινητήρας χωρίς πυρήνα | Διάμετρος μηχανών: | 30 χιλιοστά |
|---|---|---|---|
| Μέγεθος του κινητικού σώματος: | 50 χιλιοστά | Ονομαστική τάση: | 24V, 48V ή προσαρμοσμένα |
| Χωρίς φορτίο Ταχύτητα: | 35730 rpm ή προσαρμοσμένο | Αριθμός ζεύγους πόλων του περιτροχίου κινητήρα: | 1 |
| Τύπος ρουλεμάν: | Αθόρυβος σφαιρικό ρουλεμάνιο χαμηλού ρεύματος | Υλικό μαγνητών: | NdFeB |
| Ονομαστική ισχύς εξόδου: | 448.9W | ||
| Επισημαίνω: | 26349RPM Μηχανή BLDC χωρίς πυρήνα,162Μηχανή BLDC χωρίς πυρήνα.6N.m,448Μηχανή BLDC χωρίς πυρήνα.9W |
||
Περιγραφή προϊόντων
Σχήμα:PM3050C 30mm Coreless BLDC κινητήρας 448.9W 162.6N.m 26349RPM 24V 48V
Τυπικές εφαρμογές:
1Αεροδιαστημικές και αμυντικές εφαρμογές:
- Δορυφόροι και διαστημικά σκάφη: Οι μηχανοκίνητοι κινητήρες χωρίς βούρτσα, που δεν έχουν τρύπα, διαδραματίζουν καθοριστικό ρόλο στην εκτέλεση διαφόρων λειτουργιών.που επιτρέπει τον ακριβή προσανατολισμό των κεραυνών στο διάστημα.
- Ανεπιβατικά οχήματα (UAV): Οι κινητήρες αυτοί ενσωματώνονται συχνά στα συστήματα προώθησης των UAV, διευκολύνοντας την αποτελεσματική πτήση και την ελιγμότητα.
2Ιατρικός εξοπλισμός:
- Χειρουργικά ρομπότ: Οι μηχανοκίνητοι κινητήρες χωρίς βούρτσα είναι απαραίτητοι για τον έλεγχο της κίνησης των ρομποτικών χεριών σε χειρουργικά ρομπότ.
- Διαγνωστικός εξοπλισμός: Σε ιατρικές συσκευές απεικόνισης, όπως οι μηχανές μαγνητικής τομογραφίας (ΜΡΤ), χρησιμοποιούνται μηχανοκίνητοι κινητήρες χωρίς βούρτσα στα συστήματα ελέγχου κίνησης συστατικών, όπως το τραπέζι του ασθενούς.Αυτό εξασφαλίζει την ομαλή και ακριβή τοποθέτηση των ασθενών κατά τη διάρκεια των διαδικασιών απεικόνισης.
3Βιομηχανική αυτοματοποίηση:
- Συστήματα υψηλής ακρίβειας θέσης: Στα μηχανήματα CNC (υπολογιστικός αριθμητικός έλεγχος), οι μηχανοκίνητοι κινητήρες χωρίς βούρτσες είναι υπεύθυνοι για την ακριβή κίνηση των εργαλείων κοπής ή των εργαλείων.Αυτό επιτρέπει την παραγωγή εξαρτημάτων υψηλής ποιότητας με αυστηρές ανοχές.
- Μηχανήματα συσκευασίας: Στις γραμμές συσκευασίας, αυτοί οι κινητήρες τροφοδοτούν τις μεταφορικές ζώνες, τις μηχανές πλήρωσης και τις μηχανές επισήμανσης.Η αξιόπιστη απόδοσή τους εξασφαλίζει την αποτελεσματική λειτουργία ολόκληρης της διαδικασίας συσκευασίας.
4- Ρομποτική:
- Ανθρωποειδή ρομπότ: Οι κινητήρες χωρίς βούρτσα είναι εγκατεστημένοι στις αρθρώσεις των ανθρωποειδών ρομπότ για να παρέχουν την απαραίτητη κίνηση και ευελιξία.Αυτό επιτρέπει στα ρομπότ να μιμούνται τις ανθρώπινες κινήσεις πιο ρεαλιστικά.
- Ρομπότ εξυπηρέτησης: Για τα ρομπότ εξυπηρέτησης, όπως τα ρομπότ καθαρισμού ή τα ρομπότ παράδοσης, χρησιμοποιούνται μηχανοκίνητα κινητήρες χωρίς βούρτσα στα συστήματα κίνησης.Επιτρέπει σε αυτά τα ρομπότ να κινούνται αποτελεσματικά και να εκτελούν τις εργασίες τους εύκολα.
Τεχνικά δεδομένα του κινητήρα:
| Διάταξη PM3050C | Μονάδα | 001 | ||
| 1 | Διορισμένη τάση | V | 24 | |
| 2 | Δρόμος στάσης | mNm | 613 | |
| 3 | ρεύμα στάσης | Α | 96 | |

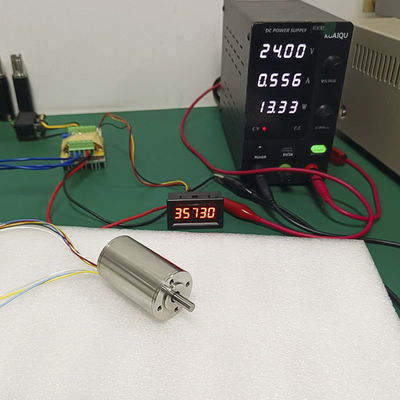

| 4 | Καμία ταχύτητα φόρτωσης | στροφές | 35730 | |
| 5 | Χωρίς ρεύμα φορτίου | Α | 0.552 | |
| 6 | Καθορισμένη ταχύτητα | ΡΡΜ | 26349 | |
| 7 | Κατηγοριοποιημένο ρεύμα | Α | 25.84 | |
| 8 | Δομική ροπή | mNm | 162.65 | |
| 9 | Κατηγορία ισχύος εξόδου | W | 448.9 | |
| 10 | Απόδοση σε ονομαστικό φορτίο | % | 72.5 | |
| 11 | Τερματική αντίσταση | Ωμ. | 0.25 | |
| 12 | Επιστροφή ∆ΙΑΚ σταθερή | mV/rpm | 0.669 | |
| 13 | Μέγιστη αποδοτικότητα | % | 86.4 | |
| 14 | Συντελεστής ροπής | mNm/A | 6.39 | |
| 15 | Σταθερή ταχύτητα | στροφές/V | 1493 | |
| 16 | Μέγιστη ισχύς | W | 576 | |
| 17 | Γωνιακή ταχύτητα | rad/s | 3753 | |
| Συμπληρωματικές πληροφορίες | ||
| ● | αριθμός ζευγαριών στύλων του περιστρεφόμενου | 1 |
| ● | Αριθμός φάσεων | 3 |
| ● | Περιοχή θερμοκρασίας λειτουργίας | -40°C... +150°C |
| ● | Καλσόνες μόνωσης | Τάξη F |
| ● | Οι παράμετροι του κινητήρα και το μέγεθος του άξονα μπορούν να κατασκευαστούν σύμφωνα με το αίτημα του πελάτη. | |
| ● | Επιλογές: κιβώτιο ταχυτήτων | |
Σχέδιο περιγράμματος του κινητήρα (mm)
