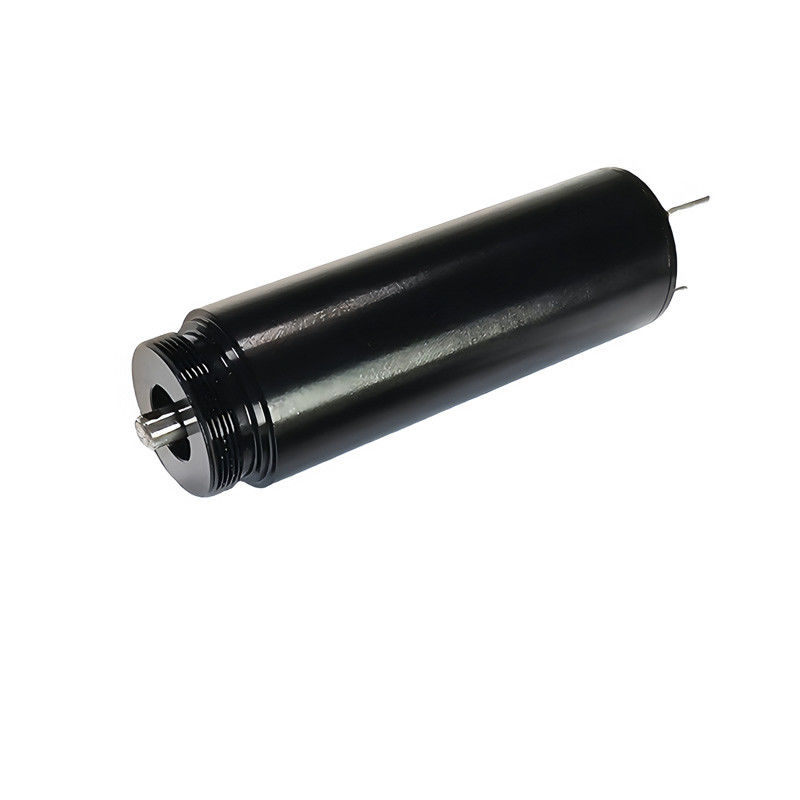

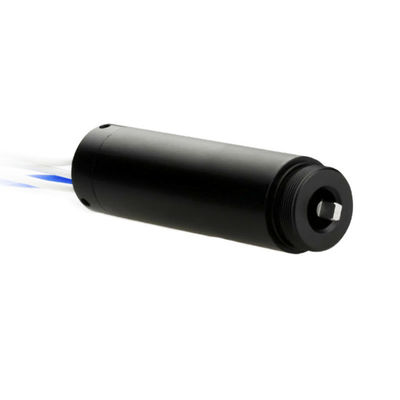

16mm Brushless DC Motor 24V 37000rpm 101mNm Γερμανικής κατασκευής Micromotor Ultra Quiet Edition
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | PM |
| Πιστοποίηση: | CE, ROHS |
| Αριθμό μοντέλου: | PM1651C |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 20 PCs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | ισχυρό κουτί από χαρτόνι εξαγωγής έξω,πολυφόνο μέσα |
| Χρόνος παράδοσης: | 20 εργάσιμες μέρες |
| Όροι πληρωμής: | Μανιγκράμ, Γουέστερν Γιούνιον, , T/T |
| Δυνατότητα προσφοράς: | 90000pcs το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος κινητήρα: | Προσαρμοσμένος μηχανοκίνητος κινητήρας χωρίς πυρήνα | Διάμετρος μηχανών: | 16 χιλιοστά |
|---|---|---|---|
| Μέγεθος του κινητικού σώματος: | 51MM | Διορισμένη τάση: | 24V, 48V ή προσαρμοσμένα |
| Χωρίς φορτίο Ταχύτητα: | 40000 στροφές ανά λεπτό ή 37000 στροφές ανά λεπτό ή προσαρμοσμένα | Αριθμός ζεύγους πόλων του περιτροχίου κινητήρα: | 1 |
| Τύπος ρουλεμάν: | Αθόρυβος σφαιρικό ρουλεμάνιο χαμηλού ρεύματος | Υλικό μαγνητών: | NdFeB |
| Μέγιστη ισχύς ισχύς εξόδου: | 98W | ||
| Επισημαίνω: | Μικρομοτέρ 37000rpm,Μικρομοτέρ Ultra Quiet Edition,αβούρτσιστη συνεχής μηχανή 16mm |
||
Περιγραφή προϊόντων
Μοντέλο: 16mm Brushless DC Motor 24V 37000rpm 101mNm Γερμανικής κατασκευής Micromotor Ultra Quiet Edition
Τυπικές Εφαρμογές:
1. Εφαρμογές Αεροδιαστημικής & Άμυνας
• Συστήματα Δορυφόρων
Οι κινητήρες χωρίς αυλακώσεις (slotless) brushless χρησιμεύουν ως ζωτικά εξαρτήματα σε υποσυστήματα διαστημικών σκαφών, ιδιαίτερα σε μηχανισμούς διεύθυνσης κεραιών φάσης-διάταξης. Η λειτουργία τους χωρίς ροπή οδόντωσης (cogging-free) εξασφαλίζει ακρίβεια ευθυγράμμισης υπο-λεπτού της μοίρας για συστοιχίες επικοινωνίας βαθέως διαστήματος.
• Τεχνολογία Πρόωσης Drone
Οι σύγχρονες αρχιτεκτονικές πρόωσης UAV ενσωματώνουν εκτενώς κινητήρες brushless χωρίς αυλακώσεις, αξιοποιώντας την υψηλή αναλογία ροπής προς αδράνεια (που υπερβαίνει τα 4,5 N·m/kg) για γρήγορες ρυθμίσεις του διανύσματος ώσης κατά τη διάρκεια αυτόνομων ελιγμών αποφυγής εμποδίων.
2. Εφαρμογές Ιατρικής Τεχνολογίας
• Συστήματα Ρομποτικής Χειρουργικής
Αυτοί οι κινητήρες επιτρέπουν ανάλυση τοποθέτησης υπομικρομέτρων σε χειρουργικούς χειριστές, κρίσιμη για μικροχειρουργικές εργασίες όπως οι οφθαλμικές διαδικασίες υαλοειδεκτομής που απαιτούν <10μm καταστολή τρόμου.
• Ενσωμάτωση Διαγνωστικής Απεικόνισης
Σε συστήματα τοποθέτησης συμβατά με MRI, οι κινήσεις brushless χωρίς αυλακώσεις επιτυγχάνουν ακρίβεια γραμμικής κίνησης 50nm μέσω ελέγχου ημιτονοειδούς μεταγωγής, εξαλείφοντας τις μεταλλικές παρεμβολές με μαγνητικά πεδία 7T.
3. Λύσεις Βιομηχανικής Κατασκευής
• Έλεγχος Μηχανικής Κατεργασίας Ακριβείας
Οι διαμορφώσεις άξονα ατράκτου CNC χρησιμοποιούν κινητήρες brushless χωρίς αυλακώσεις για να διατηρήσουν ±0,8μm επαναληψιμότητα τοποθέτησης κατά τη διάρκεια λειτουργιών φρεζαρίσματος υψηλής ταχύτητας (έως 40.000 RPM), κρίσιμη για την κατασκευή εξαρτημάτων τιτανίου αεροδιαστημικής ποιότητας.
• Αυτοματοποιημένα Συστήματα Συσκευασίας
Ενσωματωμένοι σε ρομποτικές μονάδες pick-and-place, αυτοί οι κινητήρες επιτυγχάνουν ακρίβεια συγχρονισμού 0,1ms μέσω πρωτοκόλλων επικοινωνίας EtherCAT, επιτρέποντας απόδοση 200ppm (αντικείμενα ανά λεπτό) σε γραμμές συσκευασίας φαρμακευτικών κυψελών.
4. Πλατφόρμες Ρομποτικής Κινητικότητας
• Άρθρωση Ανθρωπομορφικών Αρθρώσεων
Τα ανθρωποειδή ρομπότ χρησιμοποιούν κινητήρες brushless χωρίς αυλακώσεις με γωνιακή ανάλυση 0,02° σε αρθρωτούς καρπούς, αναπαράγοντας την ανθρώπινη επιδεξιότητα για πολύπλοκες εργασίες όπως ο χειρισμός αντικειμένων με πολλαπλά δάχτυλα.
• Αυτόνομα Ρομπότ Υπηρεσιών
Οι τροχοί πανκατευθυντικής κίνησης ρομπότ παράδοσης ενσωματώνουν κινητήρες πλήμνης brushless χωρίς αυλακώσεις με μέγιστη απόδοση 92%, επιτρέποντας 8ωρη συνεχόμενη λειτουργία με χωρητικότητα ωφέλιμου φορτίου 50kg σε περιβάλλοντα αποθήκης.
Τεχνικά Δεδομένα Κινητήρα:
| Σειρά PM1651C | Μονάδα | 001 | ||
| 1 | Ονομαστική Τάση | V | 24 | |
| 2 | Ροπή Σταματήματος | mNm | 101 | |
| 3 | Ρεύμα Σταματήματος | A | 16.3 | |
| 4 | Ταχύτητα χωρίς φορτίο | rpm | 37000 | |
| 5 | Ρεύμα χωρίς φορτίο | A | 0.10 | |
| 6 | Ονομαστική Ταχύτητα | RPM | 27380 | |
| 7 | Ονομαστικό Ρεύμα | A | 4.31 | |
| 8 | Ονομαστική Ροπή | mNm | 26.29 | |
| 9 | Ονομαστική Ισχύς Εξόδου | W | 75.42 | |
| 10 | Απόδοση σε Ονομαστικό Φορτίο | % | 72.6 | |
| 11 | Αντίσταση ακροδεκτών | Ohm | 1.52 | |
| 12 | Σταθερά –EMF | V/KRPM | 0.64 | |
| 13 | Μέγιστη Απόδοση | % | 86 | |
| 14 | Συντελεστής ροπής | mNm/A | 6.19 | |
| 15 | Σταθερά Ταχύτητας | rpm/V | 1541 | |
| 16 | Μέγιστη Ισχύς Εξόδου | W | 98 | |
| 17 | Γωνιακή ταχύτητα | rad/s | 3874 | |
| Πρόσθετες πληροφορίες | ||
| ● | αριθμός ζευγών πόλων του ρότορα | 1 |
| ● | Αριθμός φάσεων | 3 |
| ● | Εύρος θερμοκρασίας λειτουργίας | -40℃... +150℃ |
| ● | Κλάση μόνωσης | Class F |
| ● | Οι παράμετροι του κινητήρα και το μέγεθος του άξονα μπορούν να κατασκευαστούν σύμφωνα με το αίτημα του πελάτη. | |
| ● | Επιλογές: κιβώτιο ταχυτήτων | |
Σχέδιο περιγράμματος κινητήρα (mm)
